為了讓更多的客戶在使用華意電力生產的串聯諧振耐壓測試儀的時候更容易操作，能盡快的了解耐壓測試儀的使用方法，今天我們以XZB串聯諧振耐壓試驗裝置來總結一下試驗過程中的一些操作步驟。

串聯諧振耐壓測試儀操作說明

1.1 電纜試驗操作：

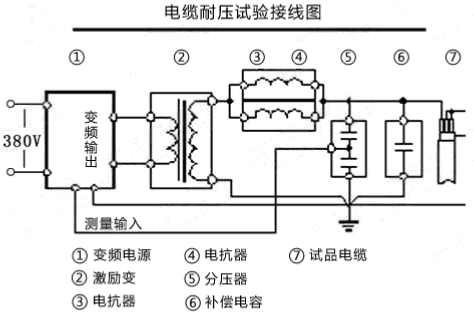

1.1.1 現場接線示意圖：

1.1.2 勵磁變壓器接線注意事項：

1. 用于 10KV 電纜的耐壓裝置，勵磁變壓器一般接低端；

2. 用于 10KV 和 35KV 電纜的耐壓裝置，10KV 電纜耐壓勵磁變壓器接低端，35KV 電纜耐壓勵磁變壓器接較高端；

3. 用于 10KV 、35KV 和 110KV 電纜的耐壓裝置：10KV、35KV 電纜耐壓勵磁變壓器接低端，110KV 電纜耐壓勵磁變壓器接高端；

1.1.3 電抗器及電容器分壓器接線注意事項：對于短電纜，無論電壓高低，一般將至少兩節電抗器串聯，以確保回路可以諧振。

1.2 電機耐壓試驗操作:

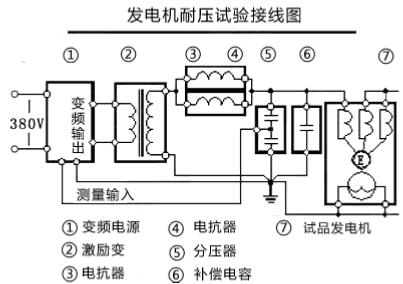

1.2.1 現場接線示意圖:

1.2.2 勵磁變壓器接線注意事項:

1.用于電機的耐壓裝置，勵磁變壓器一般接低端；

2. 用于電機和電纜的耐壓裝置，電纜耐壓勵磁變壓器接低端，電機耐壓勵磁變壓器接高端；

3. 通常情況下，用于電機耐壓的諧振裝置兼容較低電壓的電纜。

4.2 GIS、開關及變壓器試驗操作：

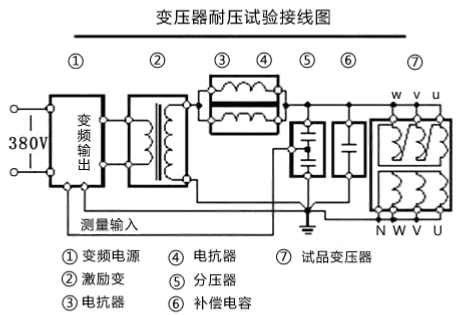

4.2.1 現場接線示意圖：

1.2.2 勵磁變壓器接線注意事項:

1.用于開關、GIS、變壓器的耐壓裝置，勵磁變壓器的輸出電壓一般較高；

2. 用于開關、GIS 的耐壓裝置，勵磁變壓器接高端，變壓器耐壓勵磁變壓器接低端；

3. 通常情況下，改種型號的諧振裝置兼容較較短長度的電纜，勵磁變壓器接低端。

4.2.3 電抗器接線注意事項:

1.用于開關及較低電容量的試品交流耐壓試驗時，需要將所有電抗器串聯在高壓回路中，可以確保諧振。

2.用于開關、GIS、變壓器的耐壓時，需要將電抗器串聯連接，電抗器串聯只數按照實際的試驗電壓確定。

4.3 通用操作步驟:正確按照接線示意圖及相關要求連接試驗回路，在現場設置試驗警示標記，正確設置各項試驗參數。

1.自動試驗:

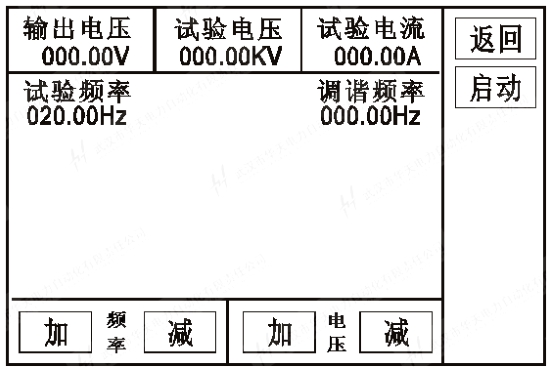

進入圖 2 界面，點擊“自動”，進入下圖 4 界面，點擊“啟動”， “確認”，則自動進行調諧、升壓、計時、降壓。

界面依次如下：調諧

升壓：

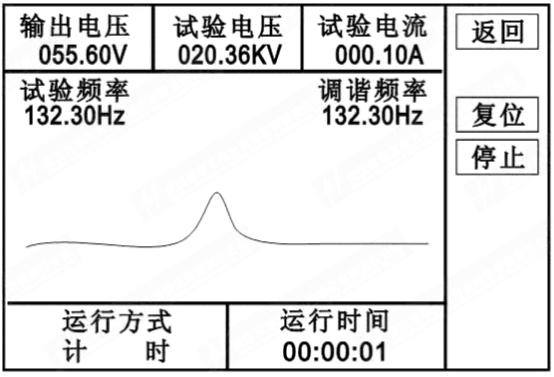

計時：

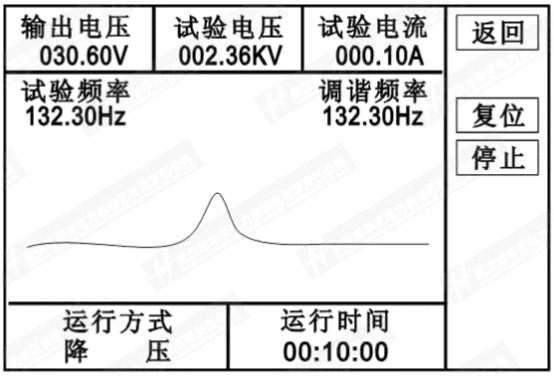

降壓：

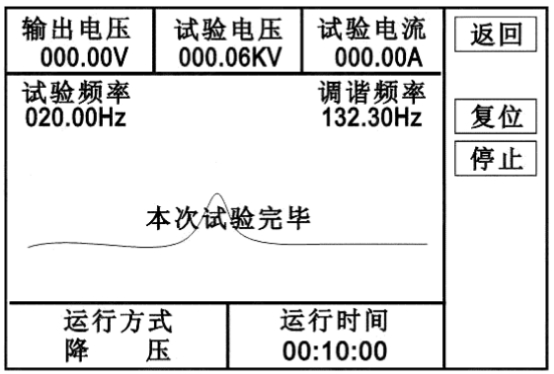

試驗完成：

在試驗過程中出現保護動作時，均有相關界面顯示。

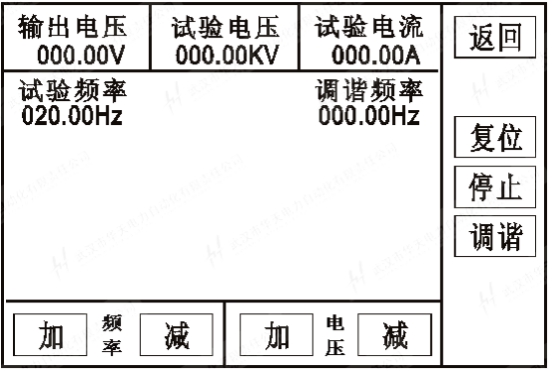

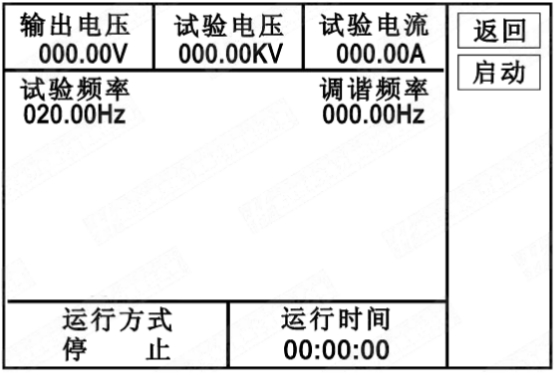

2.手動/半自動試驗：進入圖 2 界面，點擊“手動”，進入下圖 4 界面，點擊“啟動”，“確認”，則可以進行手動/自動調頻、手動升降壓。

圖 6

半自動試驗：點擊“調諧”，則自動調諧，調諧完成后點擊電壓“加、減”手動升壓。

手動試驗：點擊頻率“加、減”，則手動調諧，調諧完成后點擊電壓“加、減”手動升壓。

1.4.資料查詢及輸出試驗結果

進入圖 2 界面，點擊“資料”，進入資料界面，點擊“上頁”， “下頁”，可以調閱歷次試驗記錄，在用戶要求時，可以升級為帶 USB 接口的，插入 U 盤，點擊“保存”即可以把當頁試驗記錄輸入到 U 盤保存。
