串聯諧振裝置怎么做

發布時間:2020-04-09 09:50:00 瀏覽次數:3032

華意電力是一家專業研發生產串聯諧振裝置的廠家,本公司生產的串聯諧振裝置在行業內都廣受好評,以打造最具權威的“串聯諧振裝置“高壓設備供應商而努力。

各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗都必須嚴格按試驗規程定期進行。在工頻條件下,由于被試品電容量較大,或者試驗電壓要求較高,對試驗裝置的電源容量相應的也有較高的要求,傳統的工頻耐壓裝置往往單件體積大,重量重,不便于現場搬運,而且不便于任意組合,靈活性較差。比較好的方法是采用串聯諧振的方法進行耐壓試驗。諧振裝置既可滿足高電壓、小電流的設備試驗條件要求,又可滿足低電壓、大電流的設備試驗條件要求,具有較寬的適用范圍

諧振裝置工作原理

諧振裝置主要由變頻控制器,勵磁變壓器,高壓電抗器,高壓分壓器等組成。變頻控制器又分兩大類,20KW及以上為控制臺式,20KW以下為便攜箱式;它由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變為幅值和頻率可調的正弦波。并為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件,當電源頻率等于1/(2π√LCX)時,它與被試品CX發生串聯諧振。

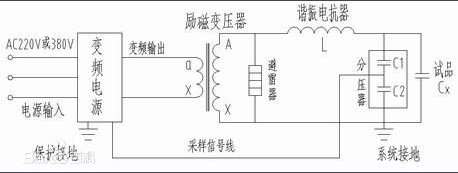

諧振裝置工作原理圖



例:35kV/300mm2電纜1000m,電容量≤0.19μF,試驗頻率為30-300Hz,試驗電壓52kV。頻率取43Hz,

試驗電流I=2πfCU =2π×43×0.19×10-6×52×103=2.7A

對應電抗器電感量 L=1/ω2C=72H

 設計六節電抗器,電抗器單節為45kVA/45kV/1A/108H,通過單獨或組合使用能輸出90kV,180kV,和270kV,系統總容量為270kVA。

諧振裝置電抗器使用關系表

                設備組合

被試品對象

電抗器

45kVA/45kV六節

激勵變壓器輸出端選擇

35kV/300mm2   電纜1000m

使用電抗器二節串聯三組并聯

3kV

總結:35kV/300mm2電纜1000m的選型結果是BPXZ-HT-270kVA/270kV/45kV

調頻式串聯諧振試驗裝置。

    諧振裝置采用多級疊加的方式,多臺電抗器可并聯、串聯使用,分壓器既用來測量試驗電壓,也可以作為 小電容量試品的補償電容,使得諧振頻率可以在30~300Hz范圍內完成多種電力設備的交流耐壓試驗。
