串聯諧振是由串聯諧振交流耐壓試驗裝置由變頻電源、激勵變壓器(也可稱為勵磁變壓器)、電抗器和電容分壓器組成。

串聯諧振型號更是不計其數，今天說一下，串聯諧振型號怎么來的呢，

比如XZB-D 便攜式電纜耐壓試驗裝置（串聯諧振別稱），串聯諧振是做交流耐壓試驗的，所以也叫作交流耐壓試驗裝置，當然根據被試品不一樣，所以型號也不一樣，

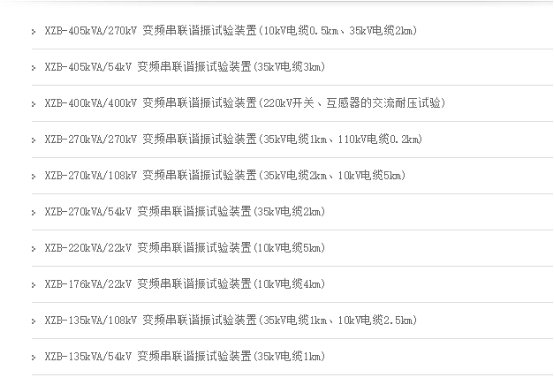

如圖：

根據你電纜的長度 橫截面積面前等不一樣，前面的型號也不相同。比如XZB-405KVA/270KV的串聯諧振裝置的被試品就是10kv的電纜，長度為0.5km，或者35kv的電纜，長度為2km。至于算法是什么楊的，下面接著說。

隨著國民經濟的飛速發展，各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓實驗都必須嚴格按實驗規程定時進行。在工頻條件下，因?yàn)楸辉嚻冯娙萘枯^大，或者實驗電壓要求過高，對實驗設備的電源容量相應的也有較高的要求，傳統的工頻耐壓設備通常單件體積大，分量重，不便于現場搬運，并且不利于人為組合，靈活性較差。比較好的辦法是選用串聯諧振的方法進行耐壓實驗。

串聯諧振試驗裝置具有過壓、過流、零位啟動。系統閃落等保護功能，過壓過流保護值可根據用戶需要整定詩品閃落時閃落保護動作并能記下閃落電壓值，以供試驗分析。串聯諧振試驗裝置共有四種工作模式：全自動模式、手動模式、自動調諧手動升壓模式，方便用戶根據現場情況進行選擇。采用DSP平臺技術，可以方便的根據用戶的需求增減功能和升級，同時使得人機交換界面更加人性化。

串聯諧振試驗裝置原理圖

我們已知，在回路頻率 f＝1/2π時，回路產生諧振，此時試品 上的電壓是勵磁變高壓端輸出電壓的Q倍。Q為系統品質因素，即電壓諧振倍數，一般為幾十到一百以上。先通過調節變頻電源的輸出頻率使回路發生串聯諧振，再在回路諧振的條件下調節變頻電源輸出電壓使試品電壓達到試驗值。由于回路的諧振，變頻電源較小的輸出電壓就可在試品CX上產生較高的試驗電壓。

例：對35kV，300平方毫米3000m，電容量≤0.58μF，試驗電壓52KV：

試驗電流 I=2πfCU試 =2π×35×0.58×10-6×52×103=6.6A

對應電抗器電感量 L=1/ω2C=36H

使用電抗器二節串聯三組并聯，則單節電抗器為63kVA/27kV/2.33A/54H。

串聯諧振試驗裝置電抗器使用關系表

總結：35kV，300平方毫米3000m的選型結果是XZB-378kVA/162kV/54kV調頻式串聯諧振試驗裝置
