通用操作步驟
正確按照接線示意圖及相關要求連接試驗回路，在現場設置試驗警示標記，正確設置各項試驗參數。
5.1.自動試驗：
進入圖2界面，點擊“自動”，進入下圖4界面，點擊“啟動”， “確認”，則自動進行調諧、升壓、計時、降壓。

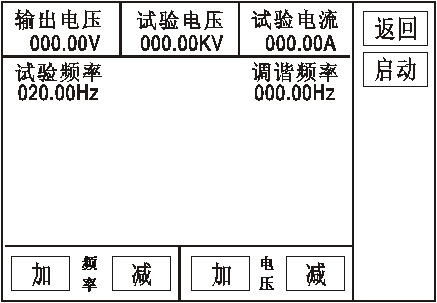

圖4
界面依次如下：調諧
為了更好地找到準確的諧振點，儀器在本功能下的調諧分為粗調和細調兩步，均為自動進行，只有完成了調諧，才自動進入到下一界面；
因為是在低電壓下的調諧，所產生的高壓電壓不會對被試品有任何的損害，所以請耐心等待。即使在最不利的情況下，自動調諧的時間也不會超過3分鐘！

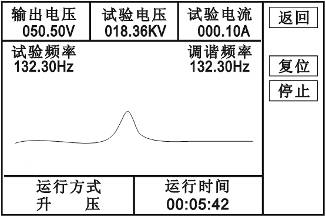

升壓：
計時：

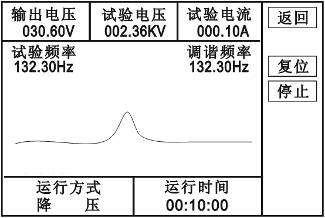

降壓：

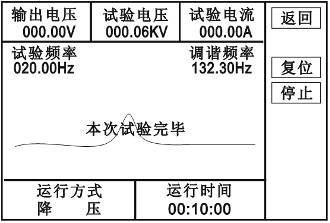

試驗完成：
在試驗過程中出現保護動作時，均有相關界面顯示。
5.2.手動/半自動試驗：

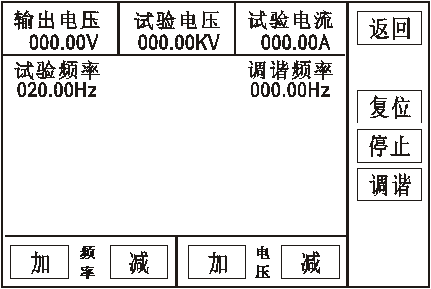

進入圖2界面，點擊“手動”，進入下圖4界面，點擊“啟動”， “確認”，則可以進行手動/自動調頻、手動升降壓。
半自動試驗：點擊“調諧”，則自動調諧，調諧完成后點擊電壓“加、減”手動升壓。
手動試驗：點擊頻率“加、減”，則手動調諧，調諧完成后點擊電壓“加、減”手動升壓。
5.3. 資料查詢及輸出試驗結果
進入圖2界面，點擊“資料”，進入資料界面，點擊“上頁”， “下頁”，可以調閱歷次試驗記錄，在用戶要求時，可以升級為帶USB接口的，插入U盤，點擊“保存”即可以把當頁試驗記錄輸入到U盤保存。
第六章 常見故障排除
6.1 通用注意事項
1.本試驗設備應由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練。
2.操作人員應不少于2人。使用時應嚴格遵守本單位有關高壓試驗的安全作業規程。
3.為了保證試驗的安全正確，除必須熟悉本產品說明書外，還必須嚴格按國家有關標準和規程進行試驗操作。
4.各聯接線不能接錯，否則可導致試驗裝置損壞。
5.本裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作安全。
6.2 常見故障原因及排除
1.風扇不能啟動：
1）急停、故障保護、失諧保護后，沒有按“故障復位”；
2）內部溫度過高，功率元件熱保護；
排除方法：關斷儀器電源，將儀器靜置30分鐘左右，重新開啟電源，按儀器面板上的“復位”鍵，再啟動儀器。
如果依然不能啟動風扇，請和廠家聯系，不可拆卸儀器！
2.自動調諧不能完成，找不到諧振點：
現象：
調諧曲線完全是一條直線，調諧完成后儀器提示沒有諧振點
原因：
回路接地不好，試驗回路接線錯誤，裝置某一儀器開路
排除方法：
1）檢查接地裝置可靠，接地連接線是否有斷開點；
2）檢查勵磁變壓器的高低壓線圈的通斷；
3）檢查每一只電抗器的通斷；
4）檢查分壓器的信號線的通斷；
5）檢查分壓器的高低壓電容臂的通斷；
6）裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷；
如果所有部件正常，依然沒有諧振點，請和廠家聯系，不可拆卸儀器！
3 不能升壓到試驗電壓
現象：
1）調諧曲線是一條曲線，有較低的尖峰；
2）試驗時一次電壓較高，高壓卻較低，甚至在沒有升到試驗電壓時，一次電壓已經到達額定電壓，回路自動降壓；
原因：
1）電抗器與試品電容量不匹配，沒有準確找到諧振點；
2）試品損耗較高，系統Q值太低；
3）勵磁變壓器高壓輸出電壓較低；
4）高壓連接線過長或沒有采用高壓放暈線
排除方法：
1）將補償電容器并接入試驗回路，加大回路電容量；
2）盡可能將多只電抗器串聯，提高回路電感量；
3）提高勵磁變壓器的輸出電壓；
4）干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗；
5）一般在設備較高電壓輸出時，采用高壓放暈線，或?qū)⑵胀ǜ邏狠敵鼍€改為較短的連線，一般不超過5米。
如果全部處理完后，依然不能解決問題，請和廠家聯系，不可拆卸儀器！
第七章 相關資料

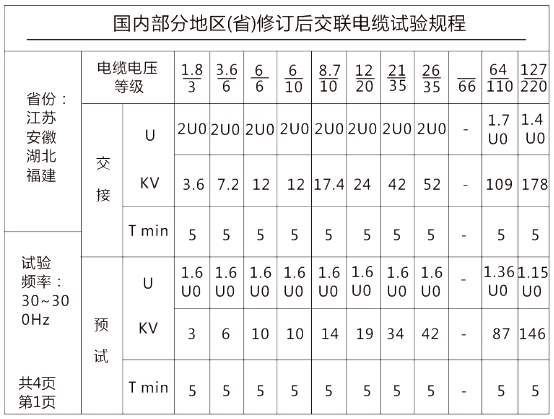

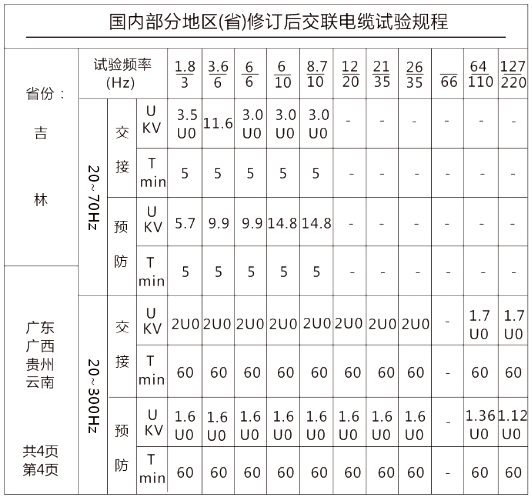

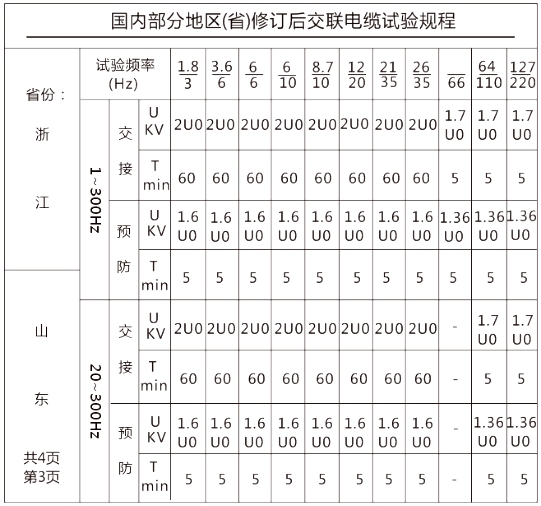

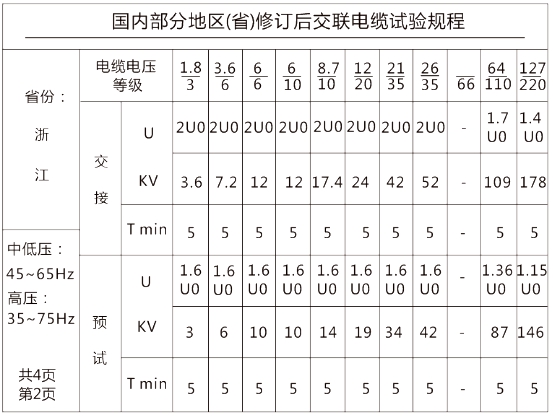

7.1 相關省份電纜試驗規程
7.2 諧振裝置容量選擇
試驗電流： I=2πfCU×10-3 (A)
頻率的選擇(HZ)：
1．變壓器―――45~65HZ，取50HZ
2．GIS、開關、母線―――30~300HZ，取45HZ
3．電力電纜：30~300HZ，取35HZ
電壓的選擇(KV)：按照規程要求，確定最高試驗電壓。
電容量的選擇：根據被試品最大電容量確定
裝置最大容量：P=UI×1.25 (KVA)
