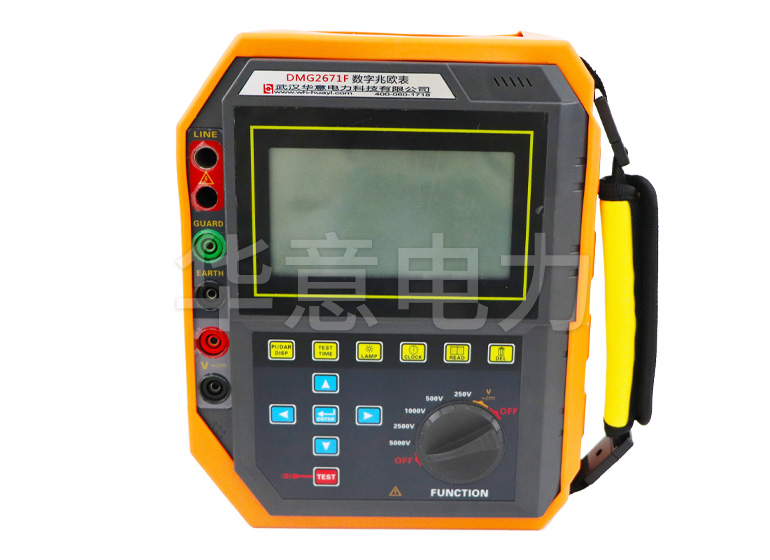

數字兆歐表的工作原理

　　如果是手動型轉動曲柄產生的測試電壓，電池用于電子兆歐表。

　　500 伏直流足以對高達 440 伏的設備進行測試。

　　1000V 至 5000V 用于測試高壓電氣系統。

　　偏轉線圈或電流線圈串聯連接，允許流過被測電路所取的電流。

　　控制線圈（也稱為壓力線圈）連接在電路兩端。

　　限流電阻（CCR 和 PCR）與控制和偏轉線圈串聯，以防止外部電路電阻非常低時造成損壞。

　　手動兆歐表的電磁感應效應用于產生測試電壓，即電樞安排在永磁場中移動，反之亦然。

　　如電子式兆歐表電池用于產生測試電壓。

　　隨著外部電路中電壓的增加，指針的偏轉會隨著電流的增加而增加，而指針的偏轉會隨著電流的增加而減小。

　　因此，合成扭矩與電壓成正比，與電流成反比。

　　當被測電路開路時，電壓線圈產生的扭矩將最大，指針顯示“無窮大”表示整個電路沒有短路，并且在被測電路內具有最大電阻。

　　如果有短路指針顯示“零”，表示被測電路內的電阻為“NO”。

　　基于歐姆表或比率表的工作理念。由于電壓和電流產生的磁場，使用兆歐表產生偏轉扭矩，類似于“歐姆定律” 兆歐表的扭矩隨 V/I 的比例變化，（歐姆定律：- V=IR 或 R=V/我）。要測量的電阻連接在發電機兩端并與偏轉線圈串聯。如果向線圈提供電流，則產生的扭矩應方向相反。

　　1. 高電阻 = 無電流：- 如果電阻非常高，即指針處于無窮大位置，則不會有電流流過偏轉線圈

　　2.小電阻=大電流：- 如果電路測量小電阻允許大電流通過偏轉線圈，即產生的扭矩使指針設置在“零”。

　　3. 中間電阻 = 變化的電流：- 如果測量的電阻是中間的，產生的扭矩對齊或?qū)⒅羔樤O(shè)置在“零到無窮大”的范圍之間。
