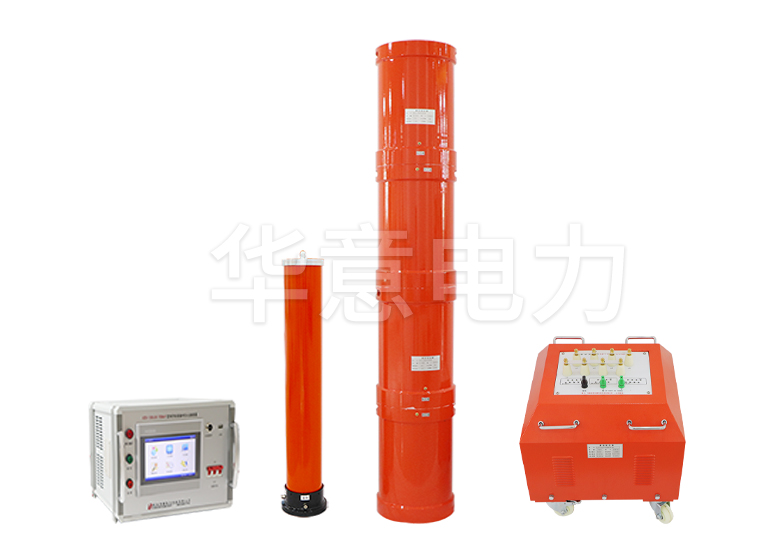

在完成電纜線交流耐壓試驗、發電機組溝通交流交流耐壓試驗、供電系統變電器交流耐壓試驗時，常常會碰到變頻串聯諧振材料檢測設備及其怎樣根據接線難題。為防止大家在之后的應用中經常出現許多難題；下邊以華意電力生產的串聯諧振試驗裝置為例子，跟大伙兒介紹下變頻串聯諧振試驗裝置是怎樣接線。

　　如何連接串聯諧振試驗裝置

　　關鍵介紹一下串聯諧振試驗裝置接線留意以下幾個方面：

　　1、串聯諧振試驗裝置中的變頻開關電源：

　　變頻開關電源的輸入，這里電源可挑選兩相220V或三相380V;差別是兩相220V只有讓設施能夠輸出半載輸出；三相380V則能讓全套先進設備載滿輸出；

　　2、有關串聯諧振構造材料檢測設備中勵磁變壓器：

　　接線方法有幾種；但是無論用哪一種接口方式；髙壓頭全是右上方個接線柱，該接線柱根據髙壓銅線引至串連電抗器節最下邊一節的電抗器底端。且聯接的髙壓銅線務必確保懸在空中，不能拖地板應用；而髙壓尾始終是左下方個接線柱；該接線柱因與勵磁調節器變電器的接地線端接線接地裝置；

　　3、有關變頻串聯諧振構造材料檢測設備中的電抗器、分壓器、補償電容器的確保安全事宜

　　變頻串聯諧振實驗時，應將絕緣膠墊或支撐架鋪設在電抗器提前準備置放的部位；電抗器、分壓器、補償電容器的各連接線均要弄直聯接，不能有垂吊狀況；以防止出現常見故障；

　　4.變頻串聯諧振實驗的間距：

　　在開展變頻串聯諧振實驗前一定要確保機器設備周邊及上面的間距，防止機器設備受損或傷亡事故，實際間距按每1kV工作電壓1.3CM的間距考慮到。

　　為什么變頻式串聯諧振裝置可以尋找絕緣缺點?

　　這是由于變頻式串聯諧振試驗成套設備裝置根據串聯諧振串聯電抗器與被測物品的電容串聯，造成串聯諧振，獲得試驗需要的大電流量，髙壓，再根據變頻電源的輸入輸出頻率使電源電路串聯諧振。

       這時，恰好是因為電源電路的串聯諧振，促使變頻電源中較小的輸出電壓可以在被測商品上造成較高的測試工作電壓，串聯諧振或測試變電器實現工作電壓測試。與二者對比，短路容量是穿透電流量的數百倍。

　　由于與眾不同的串聯諧振試驗基礎理論和目的性，串聯諧振的專業技術人員設計方案，可以迅速，合理地檢驗出被測商品的絕緣缺點，以協助電力工程員工合理地進行測試工作壓力測試商品，健全的測試和工作效能。
