地埋電纜故障測試儀操作方法與步驟
發布時間：2023-11-27 15:55:17
瀏覽次數：1734

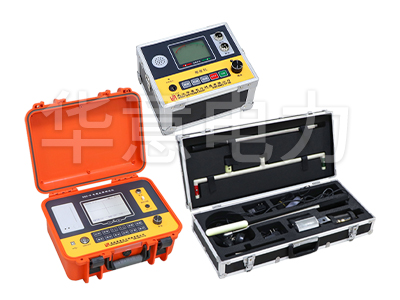

地埋電纜故障測試儀是一種專門用于檢測各種動力電纜的高阻泄漏故障、閃絡性故障、低阻接地和斷路故障的設備。其操作步驟可以分為以下幾個主要部分：
電纜故障性質判斷：首先，需要判斷電纜的故障性質。電纜故障主要分為主絕緣故障和超高壓外護套故障。主絕緣故障主要包括低阻接地故障、開路故障、泄漏性高阻故障以及閃絡性高阻故障。
測全長操作：在進行其他測試之前，需要先測量電纜的全長。具體操作步驟為：開機（上電復位）→復位（主菜單）→鍵1（工作選擇菜單）→鍵1（脈沖菜單）→鍵1（測全長）。此外，還可以使用低壓脈沖測試法來測速度和測故障，這些操作方法與測全長相似。
低壓脈沖測試法：這是一種常用的電纜故障檢測方法，其測試原理與測全長相同。在脈沖菜單中，可以選擇鍵1進行測全長，或鍵2進行測故障。
電纜連接：在進行測試時，確保電纜連接與被測電纜故障全長相同。
采樣波形與定光標：這是為了更準確地定位電纜故障的位置。當分別定光標起點和終點后，屏幕左上角將顯示測試速度值。
儀器特點與功能：該儀器可測35KV以下等級所有電纜的高、低阻故障，具有方便用戶的軟件和全中文菜單，按鍵定義簡單明了，測量方法簡單。
