變壓器繞組是否變形要怎樣判斷
發布時間：2023-12-01 09:25:14
瀏覽次數：1646
變壓器繞組變形是指在電動力和機械力的作用下，繞組的尺寸或形狀發生不可逆轉的變化。它包括軸向和徑向尺寸的變化、器身位移、繞組扭曲、鼓包和匝間短路等。
判斷變壓器繞組是否變形的方法有以下幾種：
頻率響應法：通過由繞組一端對地注入掃描信號源，測量繞組兩端口特性參數的頻域函數，分析端口參數的頻域圖譜特性來判斷繞組的結構特性，實現診斷繞組變形的情況的目的。

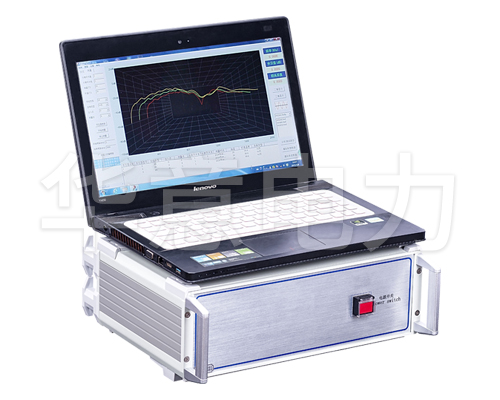

低電壓短路阻抗法：使用專門的變壓器短路阻抗測試儀進行測試。
綜合分析法：當繞組短路事故后，除測量變形外應進行一些常規試驗和特殊試驗。還要結合短路電流大小和短路時間長短，進行綜合分析判斷變壓器繞組變形情況。
在試驗前，需要了解被試設備現場情況及試驗條件，查勘現場，查閱相關技術資料，包括該設備出廠試驗數據、歷年試驗數據及相關規程等，掌握該設備運行及缺陷情況。同時，還需要準備好測試儀器、設備。
